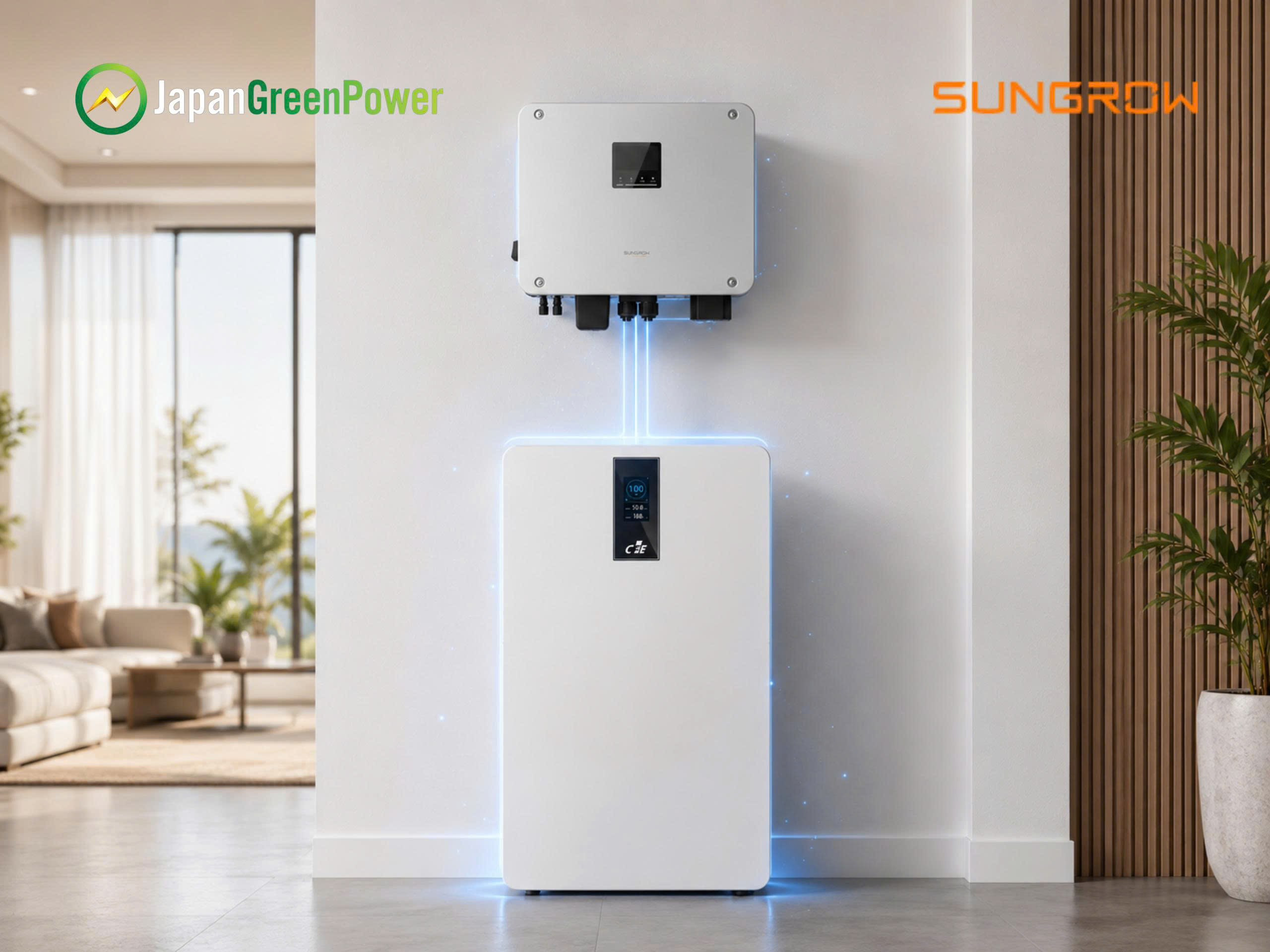

Biến tần Sungrow AFCI, SPD và các tính năng an toàn nên hiểu như thế nào?

Khi chọn inverter cho điện mặt trời, nhiều người thường nhìn vào công suất, số MPPT, hiệu suất chuyển đổi hoặc thời gian chuyển mạch backup. Những thông số này quan trọng, nhưng chưa đủ để đánh giá một hệ thống vận hành bền vững. Với Biến tần Sungrow, đặc biệt ở các dòng dân dụng, thương mại và hybrid, hệ thống an toàn không nên được hiểu như một tính năng đơn lẻ. Đó là một kiến trúc bảo vệ nhiều lớp, phối hợp giữa phần cứng, phần mềm, tiêu chuẩn điện và chất lượng thi công thực tế.

JGP nhà phân phối cấp 1 và trung tâm bảo hành Sungrow tại Việt Nam

Biến tần Sungrow không chỉ đổi điện mà còn là nút an toàn của toàn hệ PV

Về kỹ thuật, inverter là điểm giao nhau giữa chuỗi PV DC, lưới AC, tải tiêu thụ và trong hệ hybrid còn có thêm pin lưu trữ. Vì vậy, inverter không chỉ làm nhiệm vụ chuyển đổi điện DC thành AC, mà còn là vị trí cần phát hiện sự cố sớm nhất.

Các lỗi như hồ quang DC, xung sét lan truyền, rò điện, chạm đất, đảo cực DC hoặc ngắn mạch AC đều có thể ảnh hưởng trực tiếp đến tuổi thọ thiết bị và an toàn công trình.

Tính năng an toàn Sungrow cần được đọc theo từng dòng máy

Một điểm rất quan trọng là không nên lấy thông số của dòng này để suy diễn cho dòng khác. Ở một số dòng dân dụng, Sungrow công bố AFCI tích hợp và SPD Type II cho cả DC/AC. Với dòng thương mại, có model hỗ trợ AFCI 2.0 và DC Type I+II SPD.

Trong khi đó, ở nhóm hybrid MGRL, các tài liệu kỹ thuật thể hiện nhiều lớp bảo vệ như grid monitoring, DC reverse polarity protection, AC short-circuit protection, leakage current protection, DC switch, surge protection và PID Zero.

Vì sao không nên chỉ đọc brochure?

Brochure thường làm nổi bật điểm mạnh sản phẩm, nhưng bảng kỹ thuật mới là nơi cần kiểm tra kỹ. Với các tính năng như AFCI, SPD hoặc PID Zero, cần xem rõ tính năng đó là mặc định, tùy chọn hay phụ thuộc vào từng thị trường.

Cách đọc đúng thông số an toàn

Khi kiểm tra tính năng an toàn Sungrow, nên đối chiếu ba phần: datasheet, user manual và tiêu chuẩn lưới áp dụng tại khu vực lắp đặt. Cách này giúp tránh tư vấn sai hoặc kỳ vọng vượt quá cấu hình thực tế của thiết bị.

Biến tần Sungrow và AFCI: phát hiện hồ quang trước khi thành sự cố lớn

AFCI thường bị hiểu nhầm là một dạng aptomat chống ngắn mạch. Thực tế, AFCI có nhiệm vụ khác: phát hiện hồ quang điện, đặc biệt là hồ quang DC trong hệ thống PV.

Hồ quang DC nguy hiểm vì có thể xuất hiện khi đầu nối lỏng, cáp bị tổn thương, cách điện suy giảm hoặc connector không đồng bộ. Dòng sự cố lúc này có thể chưa đủ lớn để thiết bị bảo vệ quá dòng tác động ngay, nhưng vẫn đủ tạo nhiệt và gây nguy cơ cháy.

Inverter Sungrow dùng AFCI để bảo vệ phía DC PV

Ở các hệ điện mặt trời, phía DC là khu vực có rủi ro đặc thù. Điện áp chuỗi pin cao, dây dẫn đi ngoài trời, đầu nối chịu nắng mưa và độ ẩm lâu ngày. Nếu thi công không chuẩn, nguy cơ hồ quang có thể tăng theo thời gian.

Inverter Sungrow có AFCI giúp bổ sung lớp phát hiện sớm cho nhóm lỗi này. Khi hệ thống nhận diện dấu hiệu hồ quang bất thường, inverter có thể cảnh báo hoặc ngắt theo cơ chế bảo vệ được thiết kế.

Những lỗi AFCI thường giúp phát hiện

AFCI đặc biệt hữu ích trong các tình huống như đầu nối MC4 không tương thích, ép cos chưa đủ lực, dây DC bị kéo căng, jack cắm bị ẩm, đầu nối oxy hóa hoặc lớp cách điện xuống cấp.

AFCI không thay thế thi công đúng chuẩn

Dù AFCI là lớp bảo vệ quan trọng, nó không phải “bùa miễn lỗi”. Một hệ thống có AFCI vẫn cần tuyến cáp gọn, đầu nối đúng chuẩn, siết lực đúng, chống nước tốt và kiểm tra định kỳ sau vận hành.

Biến tần lưu trữ Sungrow cần hiểu giới hạn của AFCI

Ở hệ hybrid, câu chuyện an toàn phức tạp hơn hệ hòa lưới thông thường. Ngoài PV và lưới, hệ còn có pin lưu trữ, cổng backup, công tơ, CT, truyền thông CAN/RS485 và các chế độ vận hành hai chiều.

Vì vậy, biến tần lưu trữ Sungrow không nên được đánh giá chỉ qua một tính năng AFCI. AFCI chủ yếu xử lý rủi ro hồ quang ở phía DC PV, trong khi an toàn hệ hybrid còn phụ thuộc vào quản lý pin, tiếp địa, chống rò, chống tách lưới và cấu hình backup.

An toàn hybrid là sự phối hợp nhiều lớp

Một hệ hybrid tốt cần phối hợp giữa bảo vệ PV, bảo vệ pin, bảo vệ lưới và bảo vệ tải backup. Nếu một trong các phần này cấu hình sai, hệ thống vẫn có thể phát sinh lỗi dù inverter có nhiều lớp bảo vệ.

Vai trò của pin và truyền thông

Với hệ lưu trữ, pin không chỉ là nơi chứa điện. Pin cần giao tiếp ổn định với inverter để kiểm soát sạc/xả, giới hạn dòng, bảo vệ nhiệt độ, bảo vệ điện áp và đảm bảo hệ backup hoạt động đúng khi mất lưới.

Vì sao kỹ thuật viên cần kiểm tra tổng thể?

Khi commissioning, kỹ thuật viên cần kiểm tra đồng thời PV, pin, tải backup, công tơ, CT, tiếp địa và kết nối truyền thông. Đây là cách giúp biến tần lưu trữ Sungrow vận hành đúng với thiết kế, thay vì chỉ dựa vào một thông số an toàn riêng lẻ.

Biến tần Sungrow và SPD: chống xung lan truyền, không phải chống sét tuyệt đối

SPD là thiết bị chống xung quá áp. Trong hệ điện mặt trời, xung quá áp có thể đến từ sét trực tiếp, sét lan truyền, đóng cắt lưới hoặc nhiễu điện áp lớn trong hệ thống. SPD không có nghĩa là thiết bị sẽ “chống sét tuyệt đối”. Vai trò của nó là giới hạn điện áp xung và dẫn dòng xung về hệ tiếp địa, giúp giảm nguy cơ hư hỏng bo mạch, module công suất, mạch truyền thông và các linh kiện nhạy cảm.

Tính năng an toàn Sungrow phụ thuộc nhiều vào tiếp địa

Một SPD tốt nhưng tiếp địa kém sẽ không thể phát huy đầy đủ hiệu quả. Dòng xung cần đường thoát phù hợp. Nếu dây tiếp địa quá dài, điện trở đất cao hoặc bonding không chuẩn, năng lượng xung có thể vẫn gây ảnh hưởng tới thiết bị.

SPD Type I, Type II nên hiểu thế nào?

SPD Type I thường dùng cho khu vực có nguy cơ sét trực tiếp hoặc cần khả năng chịu dòng xung lớn hơn. SPD Type II thường dùng để bảo vệ chống xung lan truyền trong hệ thống điện hạ áp. Một số dòng Sungrow dân dụng sử dụng SPD Type II, trong khi các dòng thương mại có thể có DC Type I+II và AC Type II.

Thiết kế chống xung cần nhìn cả hệ thống

Không nên chỉ hỏi inverter có SPD hay không. Cần xem SPD nằm ở phía DC hay AC, thuộc loại nào, hệ tiếp địa ra sao, tủ điện có bảo vệ bổ sung không và tuyến cáp PV có đi qua khu vực dễ cảm ứng sét hay không.

Biến tần Sungrow còn những lớp an toàn nào ngoài AFCI và SPD?

Đọc sâu hơn vào datasheet và manual sẽ thấy Biến tần Sungrow không chỉ có AFCI và SPD. Các lớp bảo vệ khác cũng rất quan trọng trong vận hành thực tế. Những tính năng thường gặp gồm giám sát lưới, bảo vệ đảo cực DC, chống ngắn mạch AC, bảo vệ rò điện, công tắc DC, PID Zero, chống tách lưới và cảnh báo lỗi chạm đất.

Grid monitoring và anti-islanding

• Grid monitoring giúp inverter theo dõi điện áp, tần số và trạng thái lưới. Khi lưới bất thường, inverter cần phản ứng đúng để bảo vệ thiết bị và đảm bảo an toàn cho hệ thống điện.
• Anti-islanding là tính năng ngăn inverter tiếp tục phát điện khi lưới đã mất. Đây là yêu cầu rất quan trọng để bảo vệ người thao tác trên lưới và tránh tình trạng cấp điện ngoài kiểm soát.

Bảo vệ rò điện và chạm đất

Rò điện hoặc chạm đất có thể xuất hiện do dây hư hỏng, ẩm xâm nhập, cách điện suy giảm hoặc lỗi lắp đặt. Cảnh báo chạm đất giúp kỹ thuật viên phát hiện sớm để kiểm tra hệ PV, khung giàn, dây dẫn và hệ tiếp địa.

PID Zero và an toàn bảo trì

PID Zero hỗ trợ giảm suy giảm hiệu suất do hiện tượng PID trên tấm pin phù hợp. Tuy nhiên, khi kích hoạt chức năng liên quan đến điện áp đối đất, kỹ thuật viên cần đọc kỹ manual để thao tác đúng và đảm bảo an toàn khi bảo trì.

Inverter Sungrow cần được đánh giá như một hệ an toàn điện hoàn chỉnh

Thay vì chỉ hỏi “máy này có AFCI không” hoặc “có SPD không”, cách hỏi đúng hơn là: inverter có những lớp bảo vệ nào, phối hợp với nhau ra sao và yêu cầu thi công đi kèm là gì.

Inverter Sungrow nên được đánh giá theo ba nhóm: bảo vệ điện tức thời, bảo vệ điều khiển và bảo vệ cơ khí.

Ba lớp đánh giá an toàn inverter

• Lớp thứ nhất là bảo vệ điện: AFCI, SPD, chống rò, chống chạm đất, chống đảo cực DC và ngắn mạch AC.
• Lớp thứ hai là bảo vệ điều khiển: giám sát lưới, anti-islanding, điều khiển công suất, giới hạn phát và phản ứng khi lưới bất thường.
• Lớp thứ ba là bảo vệ cơ khí: thiết kế vỏ, khả năng tản nhiệt, cấu trúc xả áp, cấp bảo vệ IP và khả năng chịu môi trường lắp đặt.

Lựa chọn đúng bắt đầu từ câu hỏi đúng

Một cấu hình an toàn không bắt đầu từ giá bán, mà bắt đầu từ việc hiểu công trình cần gì: hệ hòa lưới hay hybrid, có pin hay không, có backup hay không, khu vực có nhiều sét không, tuyến cáp dài hay ngắn và yêu cầu tiêu chuẩn lưới ra sao.

Kết luận

An toàn trong hệ điện mặt trời không phải một tính năng đơn lẻ. Đó là sự phối hợp giữa inverter, tấm pin, dây dẫn, đầu nối, tiếp địa, SPD, AFCI, cấu hình phần mềm và tay nghề thi công. Với cách tiếp cận nhiều lớp, Biến tần Sungrow cho thấy vai trò không chỉ là thiết bị chuyển đổi điện, mà còn là trung tâm bảo vệ và điều phối an toàn cho toàn bộ hệ thống PV.
